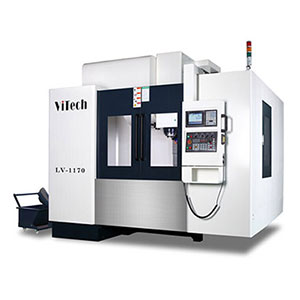

LV-1170加工中心机
点击次数:88374次    发布时间:2017/4/15
产品名称: LV-1170加工中心机
产品型号: LV-1170
产品品牌: 台湾马特
产品描述: 采A字形肋骨结构布置提高吸振效果.整体铸件采箱体设计铸件内部采用肋骨强化,达到高度抗弯刚性能成承受高G运动产生的惯量.结构采用高级米汉纳铸件材质,经回火处理消除内应力,确保最佳钢性.精度持久性,高钢性结构源自于多年经验数据累积与合理化机构细长比设计,提高铸件抗压缩与抗侧弯能力。

产品技术参数:

型号     LV-1170
  项  目 单 位 数 值
行程 X轴 mm 1100
Y轴 mm 700
Z轴 mm 700
主轴鼻端到工作台面距离 mm 120~820
立柱导轨面到主轴中心距离 mm 772
工作台 尺寸 mm 1200×600
T型沟(宽x槽数x间距) mm 18x5x100
最大载重(平均分布) Kg 700
主轴 主轴转速 r.p.m 8,000(标配)
主轴传动方式   皮带式(标配)
锥度 # BT-40
移动 三轴快速移动 m/min 32x32x30
切削进给 mm/min 1-10,000
最小输入单元 mm 0.001
定位精度mm mm JIS±0.004/300mm
重复定位精度mm mm JIS±0.003mm
圆盘式刀库(ATC) 刀具数 24
刀柄规格   BT-40
选刀方式   双向任意
刀具交换时间 sec T-T:3.0sec
最大刀具重量 Kg 7
电机 主轴 KW 11
Z轴 KW 3.5
X/Y 轴 KW 2.2
X,Y,Z导轨 螺杆形式   滚珠螺杆Ø40/P12/C3
滑块形式   X/Z:滚柱线轨45mmx6滑块.Y:滚柱线轨45mmx4滑块
油箱容积  切削液水箱 L 400
润滑系统 L 1.7
数控系统 型号   三菱M70B(标配)
其它 电源容量 KVA 25
重  量 KG 7500
气压需求 KG ≧6
面积需求(L*W*H) mm 3300x3005x3200
