简介/数控车床操作面板 编辑

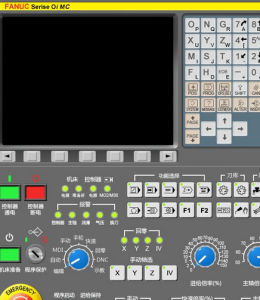

数控机床操作面板是数控机床的重要组成部件，是操作人员与数控机床（系统）进行交互的工具，操作人员可以通过它对数控机床（系统）进行操作、编程、调试、对机床参数进行设定和修改，还可以通过它了解、查询数控机床（系统）的运行状态，是数控机床特有的一个输入、输出部件。主要有显示装置、NC键盘（功能类似于计算机键盘的按键阵列）、机床控制面板（Machine Control Panel，简称MCP）、状态灯、手持单元等部分组成。

组成部分/数控车床操作面板 编辑

显示装置

数控系统通过显示装置为操作人员提供必要的信息。根据系统所处的状态和操作命令的不同，显示的信息可以是正在编辑的程序、正在运行的程序、机床的加工状态、机床坐标轴的指令/实际坐标值、加工轨迹的图形仿真、故障报警信号等。
较简单的显示装备只有若干个数码管，只能显示字符，显示信息也有限；较高级的系统一般配有CRT显示器或点阵式液晶显示器，一般能显示图形，显示的信息较为丰富。NC键盘NC键盘包括MDI键盘及软键功能键等。

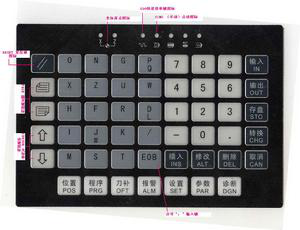

MDI键盘

一般具有标准化的字母、数字和符号（有的通告上档键实现），主要用于零件程序的编辑，参数输入，MDI操作及管理等。
功能键一般用于系统的菜单的操作。

机床操作面板（MCP）

机床控制面板集中了系统的所有按钮（故可称为按钮站），这些按钮用于直接控制机床的动作或加工过程，如启动、暂停零件程序的运行，手动进给坐标轴，调整进给速度等。

手持单元

手持单元不是操作面板的必需件，有些数控系统为方便操作人员使用配有手持单元，用于手摇方式增量进给坐标轴。手持单元
手持单元一般由手摇脉冲发生器MPG、坐标轴选择开关等组成。

操作键字译/数控车床操作面板 编辑

1、以“A”字母开头

ABS 绝对坐标 （在CRT上显示机床现在的「绝对坐标」X、Z轴的位置）
ALL 综合坐标 （在CRT上显示机床现在的「绝对坐标」X、Z轴和「相对坐标」U、W轴的位置）
ALTER 替换/修改 （修改存储器中程序的字符或符号）
AUTO 自动操作方式 （机床在此方式，机床可自动加工作业）
AUX GRAPH 图形显示 （图形显示功能）

2、以“C”字母开头

CAN 取消键 （取消已键入缓冲器的字符或符号）　

CSTM/GR 模拟框图形
CURRNT 单节
CURSOR 光标移动键 （移动CRT里的光标，可至编辑处）

3、以“D”字母开头

DELETE 删除键 （删除存储器中程序的字符或符号）
DGNOS PARAM 参数键 （参数设定和显示，诊断数据显示）

4、以“E”字母开头

EDIT 编辑方式 （程序编制、修改数据输入）
EOB 分号键 （分号“；”输入键）

5、以“F”字母开头

FWD 主轴正转

6、以“H”字母开头

HELP 帮助键 （帮助、助理）
HEDSS 手轮

7、以“I”字母开头

INPUT 输入键 （用于参数或偏置值的输入；启动I/O设备的输入；MDI方式下的指令数据的输入）
INSERT 插入键 （在光标后插入字符或符号）

8、以“J”字母开头

JOG 手动操作方式 （机床在此方式，可手动操作、加工；类似于普通车床加工方式）

9、以“L”字母开头

LIB 显示内存 （在CRT上显示机床内存内容）
LOCK 锁 （相当于控制某种操作开关）

10、以“M”字母开头

MAC-LOCK 媒体存取控制锁 （控制媒体存取）
MDI 手动数据输入方式 （输入编制临用程序）
MEM 内存变量文件键
MENU OFSET 补正键 （偏置值设定和显示；同下“OFS/SET”功能一样，此键英文字母根据机床生产地、系统、型号不同而不同）
MESSAGE 通讯联系键

11、以“O”字母开头

OFS/SET 补正键 （偏置值设定和显示；同上“MENU OFSET”功能一样，此键英文字母根据机床生产地、系统、型号不同而不同）
ONPUT START 输入执行键 （输入程序到I/O设备）
OPR ALARM 故键障资料键 （报警号显示及软件操作面板的设定和显示）
OPT STOP 选择M01停止 （启动M01指令（M01见M代码表）
OUTPUT START 输出执行键 （输出程序到I/O设备）

12、以“P”字母开头

PAGE 翻页键 （CRT画面向前/向后变换页面）
POS 位置键 （在CRT上显示机床现在的位置）
PROG 或 PRGRM 或 PRG 程序键 （显示内存中的程序内容；此键英文字母根据机床生产地、系统、型号不同而不同，但功能一样）

13、以“R”字母开头

RAPTD TRAV 快速移动 （在手动方式，帮助X、Z轴快速移动）
REL 相对坐标 （在CRT上显示机床现在的「相对坐标」U、W轴的位置）
RESET 复位 （按下此键，复位CNC系统。包括取消报警、主轴故障复位、中途退出自动操作循环和中途退出输入、输出过程等）
REV 主轴反转

14、以“S”字母开头

SHFT 选择键 （在一个操作键出现两个或多个字母或字符时，按此键可选择其中一个字母或字符）
SING （手动）点动 （机床在此方式，机床可根据程序内容手动一步一步加工作业；此方式特别是在改变刀具数据、程序、坐标等一些数据后保证安全操作生产用到的较多）
SYSTEM 系统注册表文件
