产品技术参数:
| 型号 |
|
|

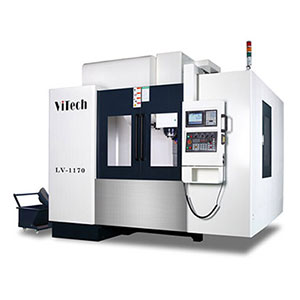

LV-1170 |
| |
项 目 |
单 位 |
数 值 |
| 行程 |
Ｘ轴 |
mm |
1100 |
| Ｙ轴 |
mm |
700 |
| Ｚ轴 |
mm |
700 |
| 主轴鼻端到工作台面距离 |
mm |
120~820 |
| 立柱导轨面到主轴中心距离 |
mm |
772 |
| 工作台 |
尺寸 |
mm |
1200×600 |
| T型沟(宽x槽数x间距) |
mm |
18x5x100 |
| 最大载重(平均分布) |
Kg |
700 |
| 主轴 |
主轴转速 |
r.p.m |
8,000(标配) |
| 主轴传动方式 |
|
皮带式(标配) |
| 锥度 |
# |
BT-40 |
| 移动 |
三轴快速移动 |
m/min |
32x32x30 |
| 切削进给 |
mm/min |
1-10,000 |
| 最小输入单元 |
mm |
0.001 |
| 定位精度mm |
mm |
JIS±0.004/300mm |
| 重复定位精度mm |
mm |
JIS±0.003mm |
| 圆盘式刀库(ATC) |
刀具数 |
把 |
24 |
| 刀柄规格 |
|
BT-40 |
| 选刀方式 |
|
双向任意 |
| 刀具交换时间 |
sec |
T-T：3.0sec |
| 最大刀具重量 |
Kg |
7 |
| 电机 |
主轴 |
KW |
11 |
| Z轴 |
KW |
3.5 |
| X/Y 轴 |
KW |
2.2 |
| Ｘ,Ｙ,Ｚ导轨 |
螺杆形式 |
|
滚珠螺杆Ø40/P12/C3 |
| 滑块形式 |
|
X/Z:滚柱线轨45mmx6滑块.Y:滚柱线轨45mmx4滑块 |
| 油箱容积 |
切削液水箱 |
L |
400 |
| 润滑系统 |
L |
1.7 |
| 数控系统 |
型号 |
|
三菱M70B(标配) |
| 其它 |
电源容量 |
KVA |
25 |
| 重 量 |
KG |
7500 |
| 气压需求 |
KG |
≧6 |
| 面积需求(L*W*H) |
mm |
3300x3005x3200 |
|
