一、加工原理

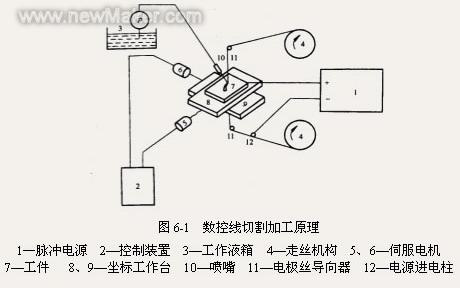

        数控电火花线切割是在电火花成形加工基础上发展起来的，简称数控线切割，图 6-1 所示为其基本工作原理。工件装夹在机床的坐标工作台上，作为工件电极，接脉冲电源的正极；采用细金属丝作为工具电极，称为电极丝，接入负极。若在两电极间施加脉冲电压，不断喷注具有一定绝缘性能的水质工作液，并由伺服电机驱动坐标工作台按预先编制的数控加工程序沿 x 、 y 两个坐标方向移动，则当两电极间的距离小到一定程度时，工作液被脉冲电压击穿，引发火花放电，蚀除工件材料。控制两电极间始终维持一定的放电间隙，并使电极丝沿其轴向以一定速度作走丝运动，避免电极丝因放电总发生在局部位置而被烧断，即可实现电极丝沿工件预定轨迹边蚀除、边进给，逐步将工件切割加工成型。

二、加工特点
1、数控线切割加工是轮廓切割加工，勿需设计和制造成形工具电极，大大降低了加工费用，缩短了生产周期。
2、直接利用电能进行脉冲放电加工，工具电极和工件不直接接触，无机械加工中的宏观切削力，适宜于加工低刚度零件及细小零件。
3、无论工件硬度如何，只要是导电或半导电的材料都能进行加工。
4、切缝可窄达仅 0.005mm ，只对工件材料沿轮廓进行“套料”加工，材料利用率高，能有效节约贵重材料。
5、移动的长电极丝连续不断地通过切割区，单位长度电极丝的损耗量较小，加工精度高。
6、一般采用水基工作液，可避免发生火灾，安全可靠，可实现昼夜无人值守连续加工。
7、通常用于加工零件上的直壁曲面，通过 X-Y-U-V 四轴联动控制，也可进行锥度切割和加工上下截面异形体、形状扭曲的曲面体和球形体等零件。
8、不能加工盲孔及纵向阶梯表面。
项目二 数控电火花线切割机床分类
       线切割机床一般按照电极丝运动速度分为快走丝线切割机床和慢走丝线切割机床，快走丝线切割机床业已成为我国特有的线切割机床品种和加工模式，应用广泛；慢走丝线切割机床是国外生产和使用的主流机种，属于精密加工设备，代表着线切割机床的发展方向。

此外，线切割机床可按电极丝位置分为立式线切割机床和卧式线切割机床，按工作液供给方式分为冲液式线切割机床和浸液式线切割机床。
项目三 数控电火花线切割机床加工范围

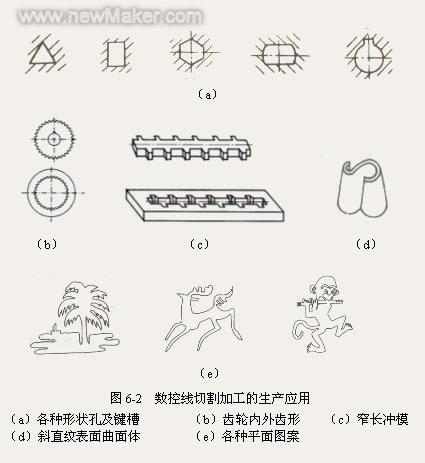

       数控线切割加工已在生产中获得广泛应用，目前国内外的线切割机床已占电加工机床的 60 ％以上。图 6-2 为数控线切割加工出的多种表面和零件。

一、加工模具
       适用于加工各种形状的冲模、注塑模、挤压模、粉末冶金模、弯曲模等。
二、加工电火花成形加工用的电极
       一般穿孔加工用、带锥度型腔加工用及微细复杂形状的电极，以及铜钨、银钨合金之类的电极材料，用线切割加工特别经济。
三、加工零件
       可用于加工材料试验样件、各种型孔、特殊齿轮凸轮、样板、成型刀具等复杂形状零件及高硬材料的零件，可进行微细结构、异形槽和标准缺陷的加工；试制新产品时，可在坯料上直接割出零件；加工薄件时可多片叠在一起加工。
项目四 数控电火花线切割机床主要技术参数

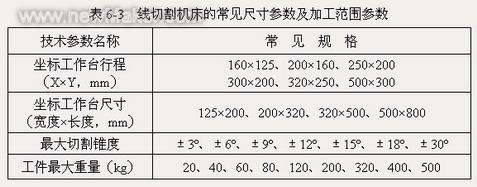

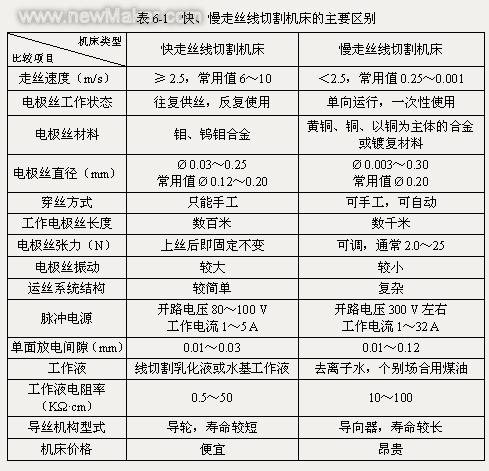

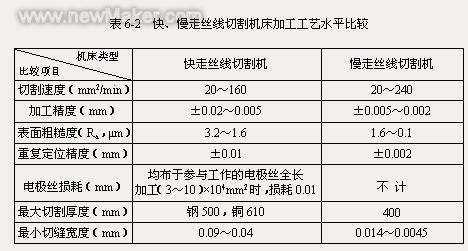

      线切割机床的品种规格较多，主要技术参数包括机床尺寸参数及加工范围参数、加工精度参数、电参数、运动参数等。表 6-3 为线切割机床的常见尺寸参数及加工范围参数，其余参数可参见表 6-1 、 6-2。
